Терминал абонентский универсальный ТАУ-1, ТАУ-4

Терминалы абонентские универсальные (ТАУ) предназначены для организации гибкого подключения абонентских телефонных устройств к удаленным ресурсам посредством каналов ТЧ.

ТАУ выпускаются в двух версиях:

• ТАУ-1 - устройство, устанавливаемое на стороне абонента, к которому подключаются четырехпроводное окончание ТЧ и стандартный телефонный аппарат;
• ТАУ-4 - устройство, устанавливаемое на стороне абонента, к которому подключается до четырех четырехпроводных окончаний каналов ТЧ и до четырех стандартных телефонных аппаратов.

Области применения ТАУ-1, ТАУ-4

Подключение удаленных абонентов АТС

Это стандартный режим ТДНИ. Абонент занимает канал и набирает номер в АТС.
При работе с оборудованием АССС может поддерживаться функция FLASH, что даtт доступ к различным сервисам станции. Частоты сигнализации - 2100, 2600, 600/750 и 1200/1600 Гц для стыковки с оборудованием ТРИКОМ и АДАСЭ, а также по выделенным сигнальным проводам.

Организация селективной связи по общему каналу ТЧ, в том числе в режиме распределенной АТС

В данном режиме терминал принимает из канала свой идентификатор (например, одну частоту из сетки частот - протокол ССС или тональный набор - протокол ПСС) и отправляет вызов на заранее определtнный порт, к которому подключено абонентское устройство. На каждом терминале может быть несколько таких идентификаторов (до 8), что достаточно для любой комбинации местных абонентов. Выход абонента на канал может быть организован с выдачей предварительно запрограммированного номера, что позволяет ограничить доступ абонента к ресурсам на канале.

Удаленная мини-АТС (ТАУ-4)

Абоненты ТАУ-4 могут выходить на другие абонентские порты и на любой канал ТЧ набором одной цифры.

Особенности ТАУ-1, ТАУ-4

• программирование режимов работы каждого канала ТАУ-4 (выбор протокола сигнализации, параметров протокола и пр.) производится независимо для каждого канала с помощью внешней ПЭВМ, подключаемой на время программирования к терминалу по интерфейсу RS232;
• все запрограммированные параметры сохраняются в энергонезависимой памяти;
• внутренняя связь между абонентами ТАУ-4;
• предусмотрен выход открытым контактом реле для подключения дополнительного вызывного устройства или аварийной сигнализации;.
• оборудование подключается к каналам ТЧ в точке с уровнями передачи/приема:
  ТАУ-1: минус 13 дБм/+4,3 дБм, 0 дБм/0 дБм, +4,3 дБм/минус 13 дБм.
  ТАУ-4: минус 13 дБм/+4,3 дБм, минус 6 дБм/0 дБм.
  Выбор осуществляется перемычками.
• входное и выходное сопротивление 600 Ом;
• терминал ТАУ-1 выполнен в закрытом пластмассовом корпусе;
• терминал ТАУ-4 выполнен в закрытом металлическом корпусе, обеспечивающем возможность настенной или настольной установки.

Технические характеристики:

	ТАУ-1	ТАУ-4
Число подключаемых абонентских устройств	1	до 4
Число комплектов каналов ТЧ	1	до 4
Стык с каналом ТЧ	четырехпроводный	4/6-проводный, E&M Type V
Питание шлейфа линии	20...72 В	60±6 В
Набор номера	импульсный/тональный
Сопротивление шлейфа абонентской линии	до 2,2 кОм(при питании от -60 В)
Вызывной сигнал	не менее 70 Вэфф, 25 Гц
Электропитание	20...72 В постоянного ток
Энергопотребление	Не более 3,5 Вт	Не более 10 Вт
Габариты	110 х 140 х 35 мм	200 х 280 х 40 мм
Климатические условия	0 °С...+40 °С, влажность до 80 % при 25 °С	-10 °С...+55 °С, влажность до 80% при 25 °С

Схемы применения

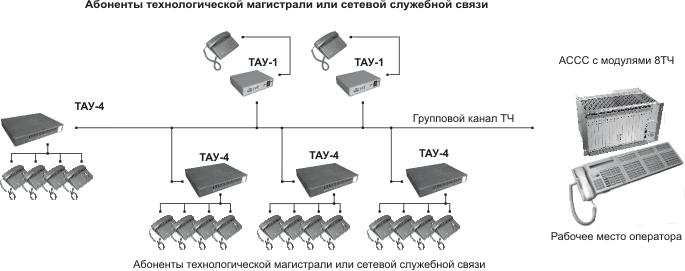

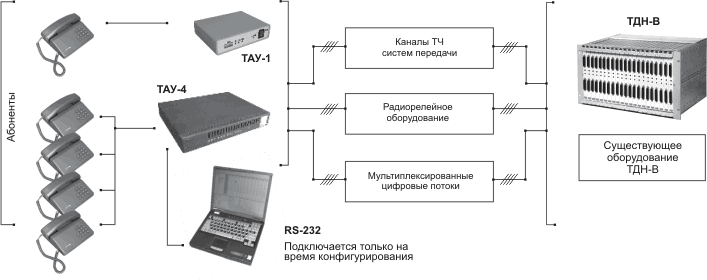

Рисунок 1 - Схемы применения терминалов абонентских универсальных
